・レビュー機 intel DQ67SW Pentium G620T DDR3 1333 4GB Crucial m4 128GB CPUクーラー　リテール 絢風 300W (GOLD) 【デザイン】 デザインは普通です。いたって普通です。　 【容量】 わざわざ300Wなので、用途はサーバとか省エネマシンではないでしょうか。 300Wで間に合うPCなので問題ないです。 【安定性】 今のところ安定します。 ただ、2度ほど数分ですがファンが爆音になったので、一度保証内の修理依頼を出す予定です。 【静音性】 静かです。音が気になりません。 ケースに入れない状態でも静かです。 【コネクタ数】 300Wと用途が決まっているのでコネクタ数は少ないです。特に買われる方はそれが分かっての購入だと思います。 【サイズ】 普通のサイズです。コスト的に小さくすると費用がかさむからではないでしょうか。 300Wなのでもう少し小さなサイズだと良かったかもしれません。 【総評】 300Wで80PLUS認証：Goldの製品ですが、流石にPlatinumのEarthWatts EA-450-PLATINUMよりはアイドル時でも2ワット程度の差が出ます。 EA-450-PLATINUM＞絢風 AYAKAZE300＞エナジア 450W＝AURUM SERIES AU-400 こんな感じの電気の変換効率です。 ANTEC EarthWatts EA-450-PLATINUM　80PLUS認証：Platinum　450W http://kakaku.com/item/K0000325514/ サイズ エナジア 450W ENERGIA-450　80PLUS認証：Gold　450W http://kakaku.com/item/K0000292289/ オウルテック AURUM SERIES AU-400 [ブラック]　80PLUS認証：Gold　400W http://kakaku.com/item/K0000268909/

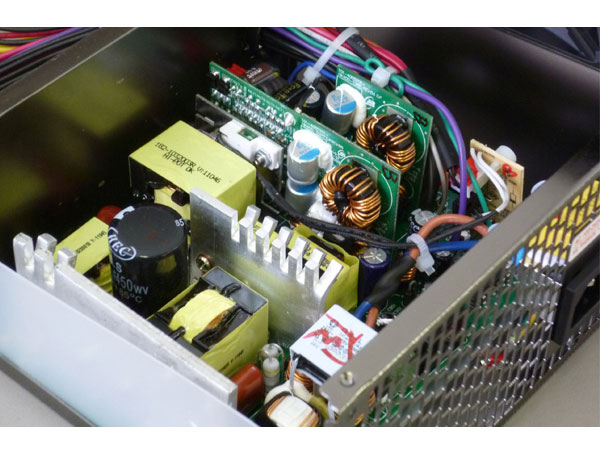

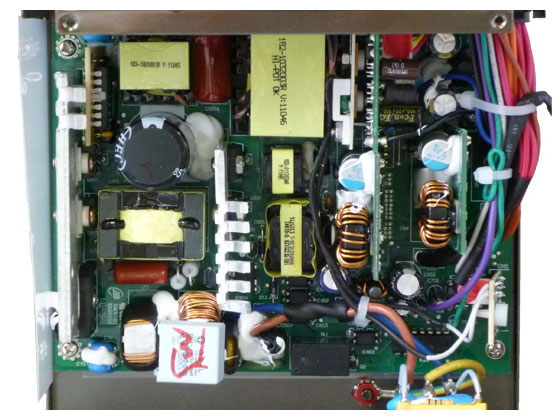

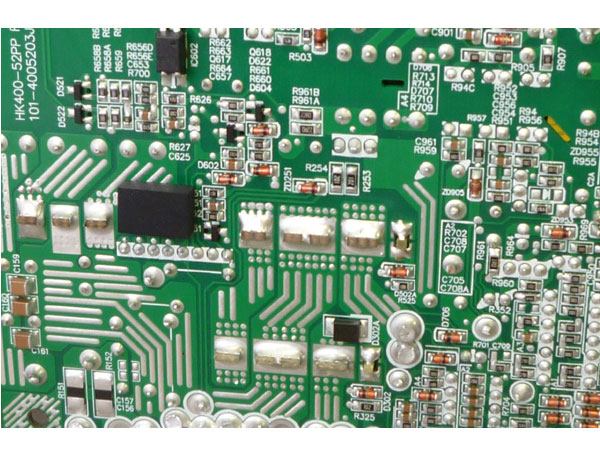

内部構造を解析しました。 　(1)突入防止はNTCサーミスター式で，これを二次側12Vに接続されたリレーで通電中に短絡させてます。 　(2)ラインフィルターは初段14mH，二段目1.8mH，Xコン0.68uF×2 　(3)整流は3Aクラスのブリッジスタック 　(4)PFCはフライバック式，ICはCHANPION社CM6502SX，インターリーブ式やブリッジレスではないオーソドックスなPFC 　(5)PFC整流用電解コンデンサーは220uF/450Vで85℃仕様，損失が小さく温度が上がらないので105℃を使う必要がない為か？ 　(6)絶縁コンバーターはLLC共振型でトランスはセクション巻きではなくゼロギャップの高結合で1.5mH/リーゲージ162uH' 　(7)LLCコンバーターのICはCHANPION CM6901X 　(8)二次側整流は低on抵抗MOS-FET×2による同期整流で+12Vを生成 　(9)+5Vと3.3Vはモジュール化されたVRMで+12Vから生成，ICはAnpecElectronics APW7073，ハーフブリッジはinfineon 036N04L 3.6mΩ 　(10)+5SBはPFCの400VよりIC一発のRCC方式 　(11)-12Vは+12Vよりリバースコンバーターで生成 　スタンバイ中はPFCと+5SB用のRCCコンバーターが生きていて，LLC共振コンと2個のVRM-12VリバースがKILL状態 　同時にNTCサーミスターの短絡リレーも解除されていてスタンバイ電力が0.7Wと極めて低いことも大きな特徴の一つであろう。 　手直しの痕跡も全く無く完成度の高さがうかがえる製品だと感じました。 以下実機に搭載した消費電力データーです。(日置3167にて) 　マザー:GA-Z77-D3H,CPU:Core i7-3770,HDD:7200rpm×2 　スタンバイ平均電力　　　0.7W 　Win7起動時最大電力　　　91.9W 　アイドリング平均電力　　46.9W 　ベンチマーク時最大電力　111.9W　(CrystalMark09)

【デザイン】 普通にATX電源です。LEDとかはありませんが、私には不要です。 【容量】 グラフィックボードを挿さなければ300Wで十分と考えました。実際にはE-350＋SSD＋2.5inch HDDを動かしています。 【安定性】 まだ使い始めですが、排気が熱いといったこともなく問題なさそうです。 【静音性】 CPUファンの方が音が大きいので、十分静かだと思います。ATX電源はファンが大きいので、静音性では有利なのでしょう。 【コネクタ数】 ケースがAbeeのAcubic A30なので、SATA×2のケーブルではHDDの電源をまかなえず、ペリフェラル−SATA変換コネクタを使って3.5inchベイのSSDに給電しました。 【サイズ】 まあ、ATX電源サイズなので、特筆すべき点はありません。 【総評】 80plus GOLDと適切な容量を見込んで買いましたが、1台目のAbee Athleteと比べて苦労した点がいくつかありました。 ・取り付けねじがついていなかった ・ケーブルが長すぎて余る。1台目はプラグインだった。 ・ペリフェラル−SATA変換ケーブルを手持ち部品から使う必要があった。 ・電源スイッチがないので、マザーボードをケースに組まないと電源が入れられなかった。 ・電源コネクタが20pin＋4pinタイプなので未経験のため手間取った 何とかケースの蓋を閉めたので、これからは本領を発揮してくれることを期待します。
