中古でこのカードを購入しASUSのB550マザーCPUG4350環境で使用。 Thunderboltヘッダーピンに関してはainexのピン配列変換ケーブル使用しピンアサインを確認し差してます。 今のところ画面出力等問題なく使用出来てます。

・displayportのtype-C端子変換だけであれば、実はThunderbolt3接続しなくても使用できます。 ・もちろん、真価を発揮するのは、Thunderbolt3接続したとき。 ・GIGABYTEのX570マザーボードのRev1.1で、使えるようになるらしいです。（まだどこの店舗にも入荷されてないので、入荷待ちです。。。）

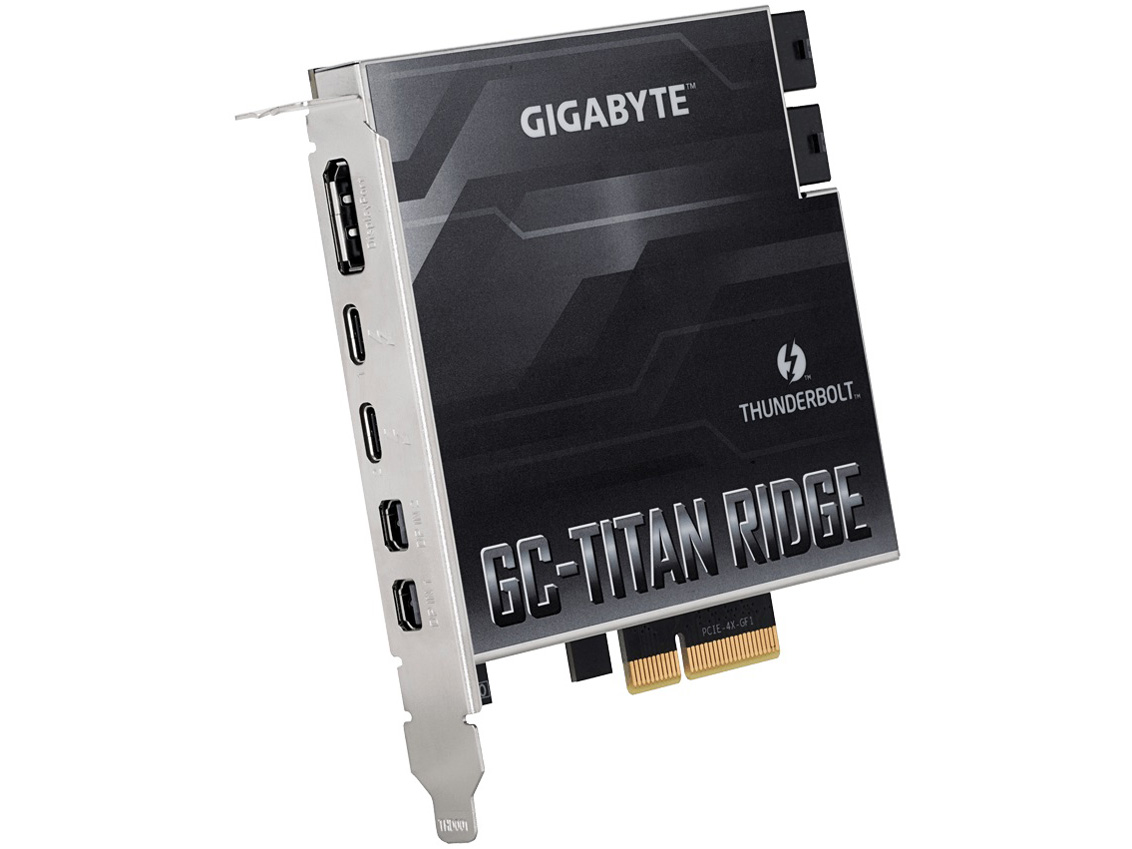

GIGABYTE GC-TITAN RIDGE Thunderbolt 3 PCI-Expressカードのレビューです。 デスクトップ用では数少ないThunderbolt3 PCIeカードで、現行品では最も上位なIntel DSL7540 コントローラが採用されているためDSC1.2規格対応で8K 30hzのDP1.4対応、変換で4K HDRリミテッドレンジ対応のHDMI2.0bに映像出力に対応しています。 ポートはThunderbolt 3(USB3.1 Gen2と併用)ポートが２つ、DP 1.4 出力ポートが1つ、mini DP 1.4 入力ポートが2つで、このmini DP 1.4 入力ポートの1つをGPUの出力ポートに取り付けると全てのポート(もう１つのmini DP 1.4入力だけは未確認)で映像出力ができるようになります。 このカードの接続方法はPCIe Gen3x16スロット(Thunderbolt 3ポートだけ使用する目的で映像出力を使わない場合はGen3x4スロットでもOK)に差し込みマザーボードに搭載されているThunderbolt 3ヘッダー、USB2.0ヘッダー、75w(6ピン)補助電源が2つ必要になるので、なかなかハードルが高いです。もし一つでも欠けるとThunderbolt 3ポートが認識しなかったり、PCの電源が落ちたりするので必ず取り付けてください。 対応製品は下記のページのGIGABYTE製マザーボードであれば間違いなく動くでしょう。 https://www.gigabyte.com/jp/Motherboard/GC-TITAN-RIDGE-rev-10#kf 他社製品で同じIntel系のマザーボードで、同じ形状のThunderbolt 3ヘッダーさえあれば動くものもあるようです。私はチップセット C422搭載のマザーボードのPC(DELL 5820 ワークステーション CPU Xeon-W2150B)に上記の条件を満たして取り付けていますが、今のところ全ての機能が使えています。このカードと連動して使っているGPUはAMD Radeon RT5700XTで、付属のmini DP to DP 1.4ケーブルを入力側のmini DP 1.4ポートと出力側のGPUのDP 1.4に繋いでも無反応だったので、変わりにClub3D製のmini DP to DP 1.4ケーブルを取り付けると初めて全ポートで映像がでるようになったので、付属の2つのmini DP to DP1.4ケーブルは品質が悪く使い物にならないものだと思ってください。 実際の映像出力ですがDellの8Kモニター UP3218KだとDP1.4とUSB3.1 Gen2をDP1.4に変換するケーブルを2本使って8K 48hz 10bitフルレンジと5K 60hz 10bitフルレンジ確認。シャープのAQUOS 8Kテレビ 8T-C70AX1だとDP1.4をHDMI2.0bに変換してHDIM2.0b入力ポート2に接続してAMDの仮想超解像度で5K 60hz 12bitリミテッドレンジを確認、HDMI2.1入力ポート6で4K 120hz 8bit リミテッドレンジを確認。 Mini DP以外の全ての出力ポート(3ポートでは足りないのでRX5700XTのポートも1つ利用)をHDMI2.0b変換にしてHDMI2.0b入力ポート1〜4につなぎAMDの画面統合機能を使い8K 60hz 8bit リミテッドレンジを確認。 ただしこの4本つなぎでマルチ画面になることはなく、4分の一画面(デスクトップの左下画面だけ)しか映らないので実質的に使い物になりません。(このテレビはHDMI4本繋ぎの8Kに非対応) つまりGPUとほぼ同じ最大映像出力が可能になるので、Thunderbolt 3入力の4K〜6Kモニターも行けるかもしれません。 勿論ケーブルをさせる映像制約もGPUと同じになるので、RX5700XTと合わせた計6ポートも4つまでしか使えませんでした。 データの転送速度はThunderbolt 3 SDカードリーダーだとLexar UHS-II 2000X SDXCカード 64GBで読み込み290MB/s、書き込み255MB/s、USB3.1 Gen2接続だとIntel SATA SSD S3710 400GBで読み込み446MB/s、書き込み465MB/sとノートPCに搭載されているThunderbolt 3ポートよりも5％程度遅いなと感じるので。ベンチマーク目的には使えないですね。 USB3.1 Gen2の100w急速充電も優秀で3000mahのスマートフォンを1時間以内に充電できたりします。ただPCの電源がついてないと機能しないので注意です。 値段はやや高く、使えるようにする条件も厳しいですがつなぐことができれば、PCの汎用性が広がるのでPCIeスロットと補助電源に空きがあれば導入してみてもいいかもしれません。
