ASRock Z87E-ITX 価格比較

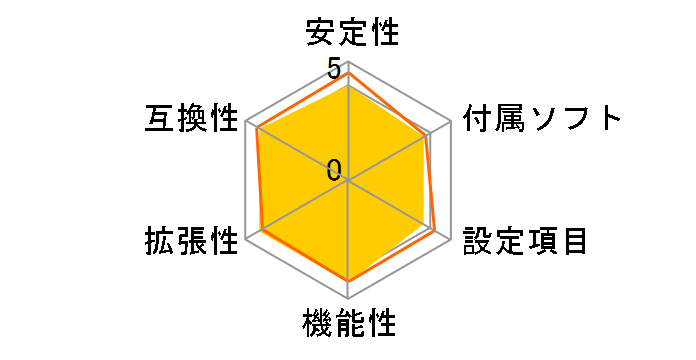

【安定性】 　IntelのCore i7 4770Kを、水冷CPUクーラー使用で、3.5GHzの動作周波数から4.3GHzにオーバークロックして安定的に常用できている。 【互換性】 　数多くのIntelとAMDのCPUに対応しているので、使い勝手がいい。 【拡張性】 　Mini-ITXの割には、USB3.0、11ac対応Wi-Fi内蔵、6基のSATA3.0ポート搭載で、コンパクトなOC用パソコンとしては満足できる。 　 【機能性】 　CPUとメモリのOCをサポートし、各パラメータの設定とモニタリングが比較的簡単にできる。801ac対応無線LAN、IntelギガビットLANとBluetooth搭載で使いやすい。 【設定項目】 　UEFIから細かくCPUとメモリの設定が可能で、設定画面をスクリーンショットで保存できる。 【付属ソフト】 　A-TuningはOC設定やファン設定などいろいろな機能があり便利だが、OC設定に関しては効かない時があり、UEFIから直接設定する必要のある場合がある。 【総評】 　コンパクトで安定OCができて、モニタリングとOC、ファンコントロール機能、ドライバ更新などの機能を提供するA-Tuningユーティリティソフトが使いやすい。

mini-ITXにしてはATX12Vが8ピンであることから消費電力が大きくなると思い避けていましたが、 ぐっと安くなったので試してみました （H87M-ITX/acと悩みましたが、わずかな差ですのでこちらに..でもH97M-ITX/acも買ってしまいました） CPU:Core i5 4570T(HD4600) CPUファン:S80 Memory:Transecend:DDR3-1600 CL11 4GBx2 電源:Silverstone:SST-ST45SF-G SSD:SANDISK　SD6SB1M-128G-1022I HDD: Hitachi OS03634 x2 (RAID0) PT3 x2 OS: Win7 x64 Pro 最初は付属のwifiカードを使っていましたが、アンテナが悪いのか感度が低く、今一つパッとしないので PT3に代えてしまいました。CPUはHaswellだったので、BIOSupする必要はなかったのですが、購入日に ちょうど最新版2.5が出たのでupしておきました。 USB3が認識しないという問題は全くなく順調です。 オーディオは電源周りやチップが1ランク上と思われるものが使われていますが、所詮オンボードで 若干マシかな？という程度かと思います。 内蔵HD4600はちょっときつめの発色ですが、シャープできびきびと動きます。 ここまで盛ると消費電力が心配でしたが、Boot時で56W、2番組再生時で41Wと低く抑えることができています。 ps picoPSU 120WのAC駆動でも全く問題なく動きます

＜構成＞ CPU i5-4570S、メモリ4GB×2、SSD（東芝HDTS325XZSTA）、HDD（2TBのHDD×2）、ケースJMAXのJXFX500B OSはWindows8.1（UEFI起動、Windows7風のスタートメニューを導入） ＜選定理由＞ 使用中の小型PCを家族に払い下げ、自分用の小型PCを作成するためZ87搭載のマザーを探していましたが、他社製に比べ多機能で価格も安かったためこれを選びました。SATAが6ポートフルに使えること、miniPCI-eがあること、PS2端子があること、LANチップが安定したINTEL製であることなど、選択基準をすべて満足できるのはこのボードだけでした。ちなみに、これまでの自作PCでは定番のASUSのほかに、GIGABYTE、MSI、INTELのマザーは使ったことがありますが、ASRockはこれが初めてです。 唯一のPCI-eには私独自のこだわりで、サウンドボード（ASUSのXonar Essence STX）を付けています。 また、古いビデオカメラからの動画を取り込むためにIEEE1394が必要だったのですが、MINI-ITXでこれを備えたボードはなく、PCI-eにはサウンドボードを付けたため、miniPCI-eにIEEE1394カード（COMMELLのMPX-643）を接続しました。当初からこの構成を想定していたため、miniPCI-eは必須でした。 ＜不具合＞ 組み立てた当初は普通に動いていましたが、何日が後に起動する際に起動ドライブを見失い、起動できなくなる症状が散発的に出るようになりました。HDD2台を取り外すと普通に起動できるので、HDDかSATAケーブルが悪いのかと、これらの交換をしました。その後、起動ドライブを見失うことはなくなりましたが、HDD2台を認識しなくなりました。 これらの症状から電源がヘタっている可能性が高いと思い（ケースは以前から使っていたものの使い回しなので、電源は約2年ほど使用、HDDもその頃からの使い回し）、先日電源を玄人志向のKRPW-SX400W/90+に交換しました。 電源を交換して以降は起動ドライブを見失う症状はほぼ収まり（1回のみ）、HDDも無事に認識しています。ところが、その後にIEEE1394が認識されなくなり、ASUSのサウンドボードを二つ認識（うち一つはびっくりマーク付き）するようになりました。どうも、IEEE1394をASUSのサウンドボードだと誤認識しているようでした。 BIOSの設定見直しや、サウンドボードの付け直し、IEEE1394カードのチェックなどをしているうちに、いつの間にか正常に戻り、現在に至っています。 以前にこのケースで使っていたASUSのP8H77-IとWindows7の環境では、どんなにハードな使い方をしても不具合が生じたことはありませんでした（電源は今回廃棄した古いもの）。また、P8H77-IにUEFI起動のWindows8.1をインストールしてみましたが、これも普通に安定していました。環境が異なるのでこれ以上は何とも言えませんが、このマザーボードでUEFI起動のWindows8.1を使う際には、電源の状態がシビアに出やすいのかもしれません。 ＜その他＞ 今回、起動時間を短縮したかったので簡単にUEFI起動できるWindows8.1にしましたが、Windows8.1がここまで使いにくいとは思いませんでした。スタートメニューだけはWindows7風にして使えるものをインストールしましたが、それ以外にもいろいろと挙動不審で、Windows7にすればよかったとやや後悔しているところです。アプリのアイコンが道路標識のような変なデザインだったり、GUIの立体感がなく妙にけばけばしい部分があったりと全体的に見づらくなりました（平面的なデザインや全画面アプリはWindows1.0の時代に戻ったようですね）。まあ、ここはOSの批評をする場ではないので、このくらいに。 ＜感想＞ 上記の不具合さえなければ、ASRockのマザーは小さくとも多機能で今回の目的にはぴったり合ってました。miniPCI-eも相性があるかもしれないとIEEE1394カードが使えないことも覚悟の上だったのですが、あっさりと使えるようになったりで、その点は満足しています。あと、UEFI(BIOS)の画面はASRockよりASUSのほうが洗練されたデザインだと思います。
