M_HH スペック・仕様・特長

入出力端子

• 入力端子: HDMI
• 出力端子: HDMI; BNC(SDI)

サイズ・重量

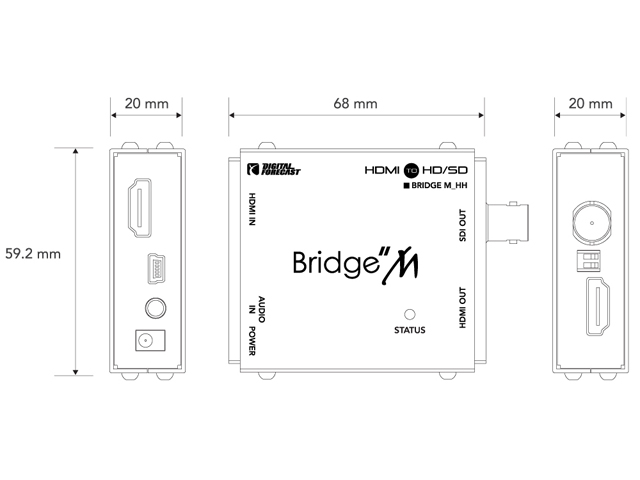

• サイズ: 68x59.2x20 mm
• 重量: 95 g

※スキャンコンバータ項目解説

*1タイプ
アップスキャン
パソコン用ディスプレイにTVやゲーム等の映像を出力する機器。
画像出力信号を高い周波数に変換させます。

ダウンスキャン
TV等にパソコンの画面を出力機器。
画像出力信号を低い周波数に変換させます。

製品特長

[PR]

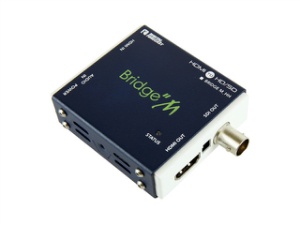

超小型軽量マルチフォーマット対応HDMI→SDIコンバーター 「M_HH」

DSLR・放送システム　周辺機器　Bridgeマイクロシリーズ

■ HDMI→SDI変換
■ 1080iスケーラー(スキャン)機能
■ VGA、UXGAなどPC解像度にも対応するマルチフォーマットモデル
■ エンベデッドオーディオ機能
■ HDMI出力端子搭載
■ 広範囲の入力電圧に対応、ACアダプタ/USB経由の電源受給
■ 超小型軽量（68x59.2x20mm、95g）

Introduction

サイズ68mm x 59.2mm x 20mm、重量95gの超小型軽量設計のコンバーターです

「M_HH」は、サイズ68mm x 59.2mm x 20mm、重量95gの超小型軽量設計で、入力信号を1080iに変換するスケーラー機能を搭載したHDMI→SDIコンバーターです。SDIフォーマットはSD/HD/3G-SDIのマルチレートに対応し、本体に搭載したディップスイッチにてバイパス/1080iスケーリング出力機能の切り替えが可能です。

入力フォーマットは、720Pや1080P等のデジタル信号の他、VGAやUXGAなどのPC解像度にも対応している為、PCやプロジェクター、産業・医療用機器と接続し1080iへスケーリング出力することが可能となります。また、入力電圧はDC5〜24Vの広範囲に対応し、付属のACアダプタまたはUSB経由でさまざまな機器からの電源供給が可能。超小型軽量設計な為、携帯性に優れ、撮影・現場への持ち出し用としても活用頂けます。

その他、アナログステレオのエンベデッドオーディオに対応。本体に搭載したディップスイッチより「HDMI/アナログステレオエンベデッド」の設定が可能です。SDI出力の他にHDMI出力端子も搭載しており、HDMIの1080iスケーラーとしても利用可能で、バックヤードでの確認用モニターとの接続にも適しています。

テレビ局、CATV、ホール、スタジオ、スタジアム、医療機関、行政機関等、さまざまな放送現場・映像制作シーンでご利用いただけるコンパクトで互換性に優れたマルチフォーマット対応マイクロコンバーターです。

1080iスケーラー（スキャン）機能

入力信号を放送・映像分野で多用されている1080iに変換出力する、1080iスケーラー機能を搭載。

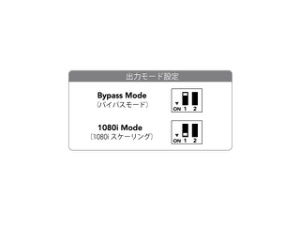

バイパス/1080iスケーリング出力の切り替えは、本体側面のディップスイッチにて切り替えが可能です。

HDMI信号を長距離伝送可能なSDI信号へ変換します。SDIフォーマットはSMPTE規格に準拠したSD/HD/3Gのマルチレートに対応します。

HDMI端子搭載

バックヤード等での確認用モニターとの接続を考慮し、HDMI出力端子を搭載。HDMIの1080iスケーラーとしての機能も果たします。

エンベデッドオーディオ機能

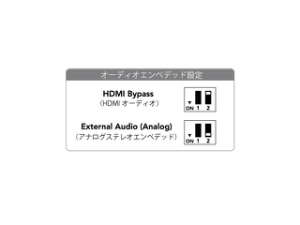

本体側面の3.5mmステレオミニから入力したアナログステレオオーディオをSDIとHDMI出力信号へエンベデッドすることが可能です。HDMI/アナログステレオエンベデッドの切り替えは、本体側面のディップスイッチから設定可能です。

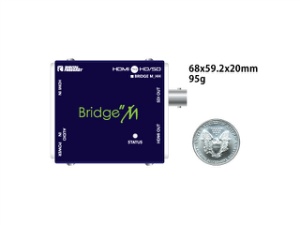

超小型軽量モデル（68x59.2x20mm、95g）

68x59.2x20mm、重量95gの超小型軽量サイズで携帯性に優れており、普段の持ち歩き用としても重宝します。

電源入力はACアダプタとミニUSB経由に対応。USB接続にてPCやビデオカメラ、デジタル一眼レフカメラ等の映像機材から電源の供給が受けられる為、あらゆる場面で幅広く利用できます。
（設備での常設利用時はACアダプタをご利用ください。）
