今回またも我が家の泥棒くんがSSDを 持って帰りはりましたので再構築であります。 ケースはご存知 星野金属製の総アルミケース Windy MTPRO 1100 Plus Wであります。 SSDは今回ストック品 M2のCFD CSSD-M2E128HJMEQ 128GBを 玄人志向のM.2スロット増設インタフェースカードに装着搭載 黒い基盤が精悍であります。 黒に合わせてメモリも黒基盤のCorsairの1600を用意。 USB3ヘッダーへのソケット完備が良いですね。 【安定性】 実に安定していますね。Good！ 【互換性】 SATA 6Gb/sは x2ですのでストレージ数に注意が必要です。 【拡張性】 省エネ目的ですので 高評価のPentiumDualのG3220が載ってます。 VGAカードも載せないので電源フェーズ数もOK。 【総評】 コンパクト省エネで文句なし。 サブ機には良いですね。 *********************************************** ■チップセット：Intel H81 Express Chipset ■メモリー：2.Dual channel DDR3 1600/1333 MHz ■内蔵グラフィック：Maximum shared memory of 1 GB ■オーディオ：Realtek ALC892 codec High Definition Audio ■LAN：Realtek GbE LAN ■拡張スロット：1xPCI Express x16 slot　1xPCI Express x1 slot ■ストレージインターフェース：2x SATA 6Gb/s 2x SATA 3Gb/s ■オペレーティングシステム：Windows 10 8.1 8 7 ■寸法：1.Micro ATX 24.4cm x 19cm ************************************************* M2のSSDも公称値どおりで良い。 Windows10もスムースにインストール完了です。 がんばってもらいましょう。

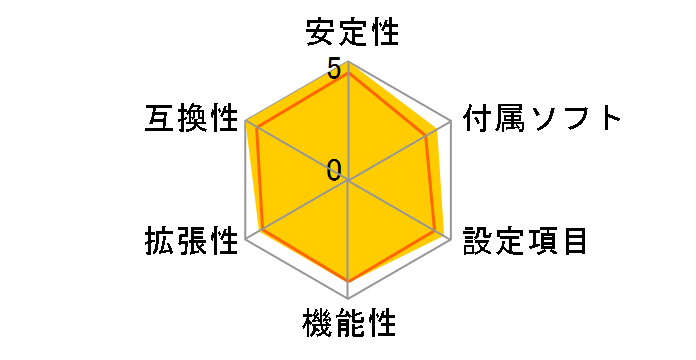

グラフィッカー用PCの製作を依頼されましたので。本マザーボードを使用しました。 これに決定した要点は、 ・DisplayPort端子付き。 ・\6616という低価格。 というところです。 ・安定性 Memtest/OCCTなど、長時間回していますが。問題なし。 ・互換性 一応問題なしなのですが。 このマザー以外でも経験しているのですが。IntelのUSB3.0ドライバを入れると、USB2.0に繋いでいるPC切り替え器経由のUSBマウスを認識しなくなる…　USB3.0に繋ぐと認識しますが。 まぁクリティカルな問題ではないということで。 ・拡張性 PCI2本も要らないよね。まぁ、ビデオカードを入れると塞がりますが。 また、メモリスロットは2本。8GBx2で実用上十分とは言え注意。 あと、リアパネルにUSB3.0が4つも要らないな。低速なデバイスがまだ主流ですので。チップセットのUSB2.0があった方が、汎用性はあるかと。 H81ですので、SATAも4本です。この辺も注意。 DisplayPortと光デジタル出力が付いているのはプラス評価。 ・機能性 可も無く不可も無く。今回は必要十分ですね。 ・設定項目 UEFIの画面が、ちと見辛い。もっとシンプルにして欲しいです。 ・付属ソフト 特に評価無し。ダウンロードして最新版使いますので。 ・満足度 動いてしまえば、全く問題はありません。 ・その他 CPUの電源レギュレーターが3段。ちょっと良いマザーなら6段が珍しくないだけに、ちょっと不安感が…。 まぁ実状問題は無かったのですが。 D-SUBの代わりにUSB2.0がもう2つあれば、個人的には完璧でした。

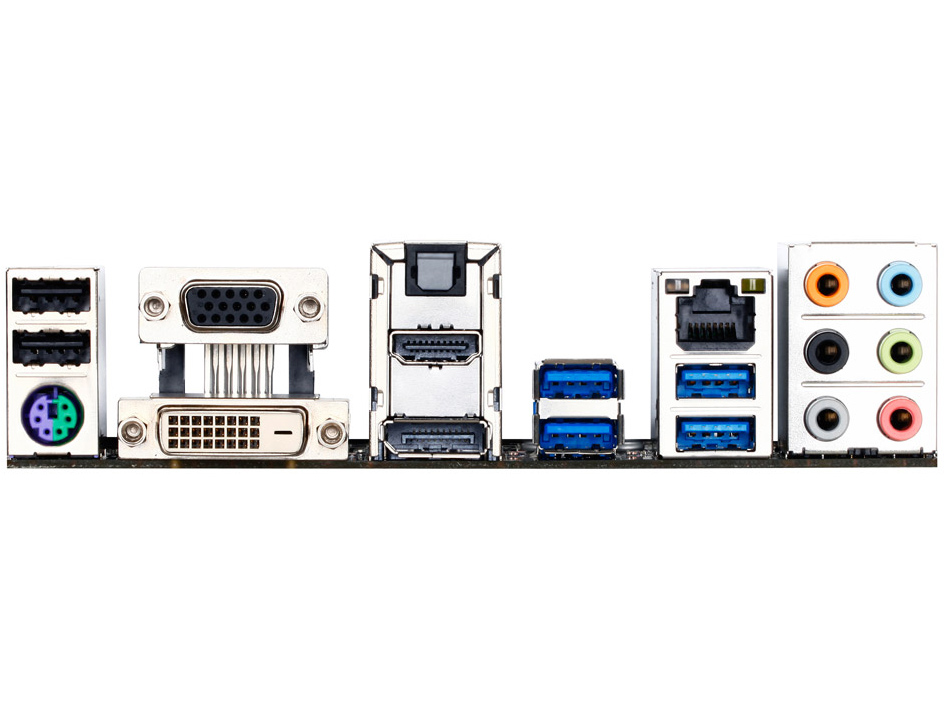

旧構成 E8400+G31-S2L+RADEON 3450構成の2F居間用のPCを置換した。 目的は Win8ストアアプリのStation TV Linkで 1F居間のDIGAを DLNA視聴するためだ。 (DisplayPort接続の2560x1440モニタも繋ぐ事があるので、最近はDPポート付のマザーをつい買い求めてしまう。) アイドル時や軽い作業の電力はほぼ半分になり、DLNA視聴も問題ない。 BIOSには項目ないけど、WOLも出来ます！！（一回目は嘘書いてごめんね！）。 構成 1. MB これ (6980円 TSUKUMO) 購入時BIOSは F2, F3に更新済. 2. CPU Celeron G1820 (4300円 TSUKUMO) 3. Memory DDR3 4Gx1(ストック) 4. HD WD EADS 1T x 2 5400回転? (AHCI,MBR構成) 5. 電源: Huntkey 350W Bronze 6. モニタ : DVI-Full HD, HDMI-1920x1200, VGA- XGA対応プロジェクタ (H81なので 内2台を排他利用) 7. OS: Win8 と Win8.1のDual 8. ファンは、CPUと電源ファンのみ、ケースファンは停止 消費電力　24時間以上で累積が0Wの場合は 0Wと書いてる。 1. 電源切断とスリープ : 0W 2. アイドル時 34W-38W 3. Station TV Linkで DLNA視聴時 :38W 4. 電源切断で USB 3倍給電で iPad充電 : 9W-14W 5. スリープ時に USB LANアダプタで WOL待機 : 5W 6. スリープ時に 標準搭載のLANアダプタのみで WOL待機 : 2W/8時間 = 0.25W 長所： 1. DVI, HDMI, DP, VGAとモニタの4端子完備で最安。 2. USB 3倍給電 (USB2.0/3.0 どちらもS5で iPadの高速充電が可能）。 3. Haswell CPUとの組み合わせで簡単に省電力PCが作れる 4. WOL対応とは明言してないが、WindowsのLANドライバの詳細設定で有効にすると使える 欠点: 1. USB3倍給電とかON/OFFチャージとか色々特徴があるが、マニュアルに説明は一切ないのは台湾マザーの伝統... 2. 敢えて書くなら メモリスロットx2 と H81採用により3画面同時が出来ない事かな？　個人的には問題ない。 その他 1. 電源ONからWin8.1のデスクトップ表示までFastBoot ONで 19秒-40秒だった。OFFだと 26秒位で安定。HD運用だと FastBootが逆効果の場合もある。理屈は良く分からない。 2. H81は XP用のチップセットドライバが用意されない。しかし、このMBは USBがASMedia, LAN, Soundが RealTekで、そのXPドライバは存在する。 HD Graphicsも MS標準の VGAドライバで FullHD (32bit)の表示は可能だった。DirectXは不可。 XPの存在するグラボを追加すれば、XPで使えないこともないだろう(自己責任で)。 PS2キーボードはセットアップにないと困るが... 3. 標準のNICでは WOLは出来る。 BIOSに　WOLもPMEイベントの設定もないけど。 4. 古い製品版TrueImage 11の最終版(8219)はこのマザーで使えた。Z68 MBではダメだったのに結構意外。Linuxだから環境によるんだろう。 WOL対応だと分かったので個人的には100点満点。我が家の居間PCとして理想の1枚になった。
