1000SHA スペック・仕様・特長

入出力端子

• 入力端子: BNC(SDI)
• 出力端子: コンポジット; HDMI; BNC(SDI)

サイズ・重量

• サイズ: 126x100x25 mm
• 重量: 210 g

※スキャンコンバータ項目解説

*1タイプ
アップスキャン
パソコン用ディスプレイにTVやゲーム等の映像を出力する機器。
画像出力信号を高い周波数に変換させます。

ダウンスキャン
TV等にパソコンの画面を出力機器。
画像出力信号を低い周波数に変換させます。

製品特長

[PR]

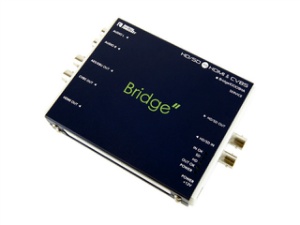

マルチフォーマット対応SDI→HDMI/コンポジットコンバーター 「1000SHA」

DSLR・放送システム　周辺機器　Bridgeミニシリーズ

■ SDI信号からHDMI/コンポジット信号へ変換
■ 1080iスケーリング出力（HDMI）/
　　NTSCダウンコンバート出力（コンポジット）対応
■ アナログステレオオーディオとデジタルAES/EBUオーディオ出力端子
■ SDI・HDMI・コンポジット全ての端子からの同時出力に対応

Introduction

SDI信号からHDMI/コンポジット信号に変換するマルチフォーマット対応ミニコンバーターです。

【1000SHA】は、SDI信号からHDMI/コンポジット信号に変換するマルチフォーマット対応ミニコンバーターです。

SDI信号 をコンポジット信号に変換することで、アナログ入力のみに対応したモニター等に接続することが可能となります。
映像編集現場にて表示遅延の無いブラウン管モニターで映像を確認したい場合等に有効です。
また、HDMI出力は、放送分野で多用している解像度1080i 50/60に変換するスケーリング機能を搭載。コンポジット出力はNTSCへ変換し出力するため、放送・映像制作シーンでの利便性が向上します。

出力端子は、HDMI、コンポジットの他にSDI出力を搭載。3端子同時出力が可能なためシステムを構築する際、複数機器への同時出力が可能となります。
この他、オーディオ出力はアナログオーディオステレオ（RCA端子）と、業務用途向けのデジタルオーディオAES/EBU（BNC端子）を搭載しているため、環境を選ばず利用可能となります。

テレビ局、CATV、ホール、スタジオ、スタジアム、医療機関、行政機関等において、SDI同軸ケーブルにて長距離伝送した映像を民生用モニター等で表示させる場合など、さまざまな映像音響システムにてご利用いただけるデジタル・アナログ両出力対応のローコスト・高品位コンバーターです。

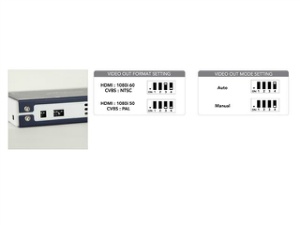

1080iスケーリング（HDMI）/NTSCダウンコンバート（コンポジット）出力対応

入力SDI信号を放送・映像分野で放送分野で多用しているフォーマットに変換出力します。
HDMI出力は、1080i 50/60にスケーリングして出力し、コンポジット出力はNTSCへ変換し出力するため、放送・映像制作シーンでの利便性が向上します。
HDMI出力は、本体側面のディップスイッチにて、[1080i50/1080i60]の選択が可能です。

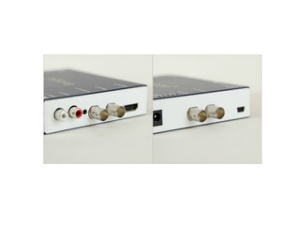

HDMI・コンポジット・SDI全ての端子から同時出力が可能

HDMI・コンポジット出力の他にSDI出力端子も搭載しており、3端子同時出力が可能で、アナログステレオオーディオ出力と併用してバックヤードでの確認用モニター等複数の表示機器との接続も可能となります。

SDI信号からHDMI/コンポジット信号へ変換

業務用途で広く利用されているSDI信号を、一般的なHDMI/コンポジット信号に変換。
長距離伝送したSDI信号を、あらゆる民生用テレビやプロジェクター、レコーダーに接続が可能です。
入力SDI信号は、SMPTE準拠のSD/HD/3G-SDIのマルチレートに対応しています。

オーディオ出力は、アナログステレオとAES/EBUデジタルオーディオを搭載。
デジタル・アナログの両オーディオ信号に対応することで、様々な音響機器と接続することが可能です。
※AES/EBU ・・・ プロ用デジタル音声信号の規格。長距離延長してもノイズが乗りにくい。
