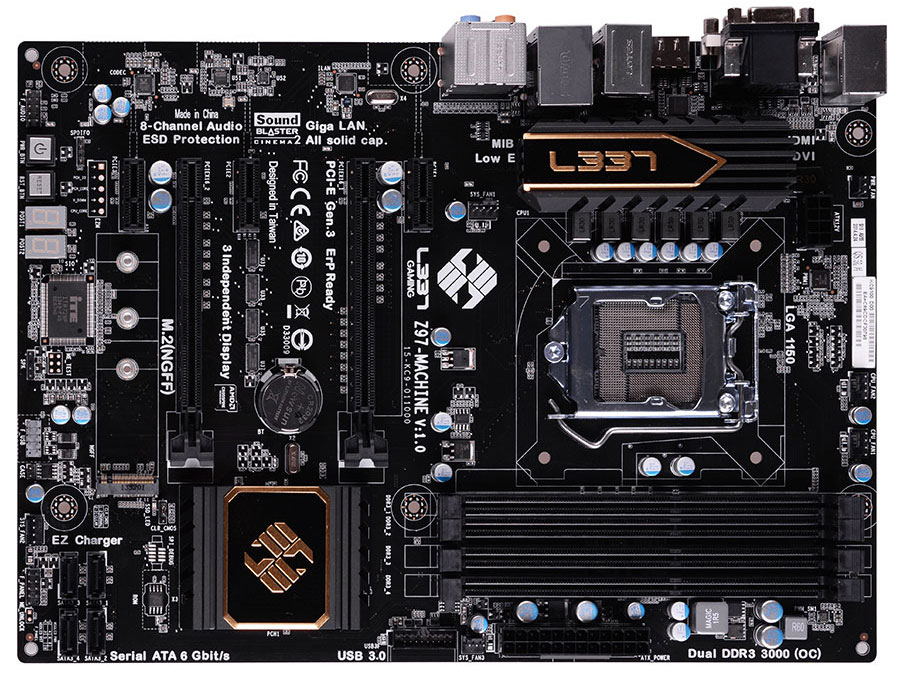

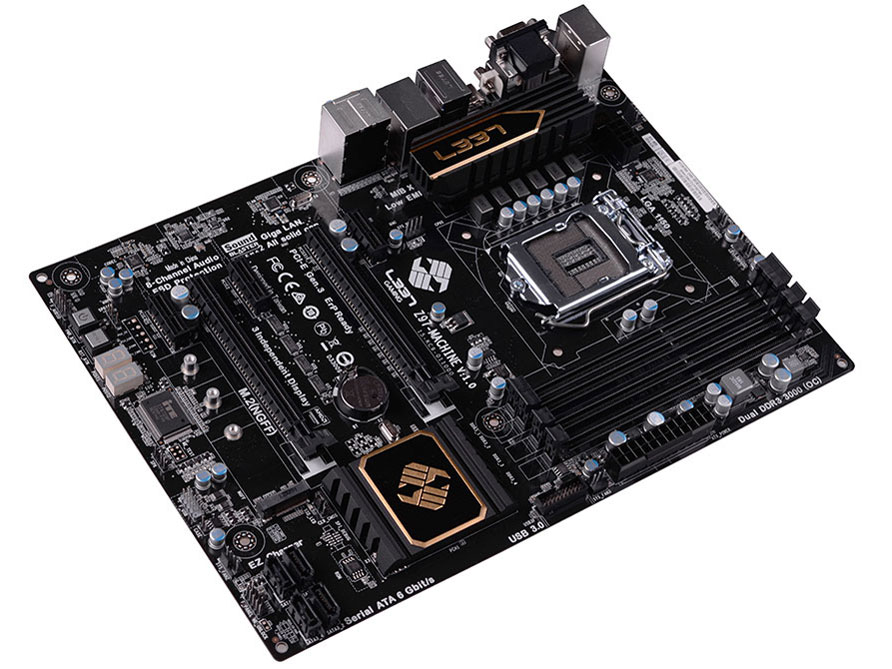

　PentiumG 3258で使用中。価格が一万円台後半とZチップにして非常に安価だったので購入しました。いろいろと楽しいマザーボードです。 　まず、BIOSのアップデートに半田鏝が必要です（笑）。最初はDOSからアップデートしようと思ったのですが、アップデータが7MB程度あり、FDDに入りきらず、面倒だったのでWindows上からのアップデートを実施。ところが、「ME UNLOCKのジャンパをショートしてください（実際は英語）」というメッセージが。ケースを開けてみると、そこにはまさかのランドだけ。ピンヘッダは実装されていませんでした。意を決して半田でショートすることに。結果、問題なくアップデートできました。わけわからん。 　拡張スロットは少なめで、MicroATX+αといったところです。PCI Expressが5本だったので、後2本PCIがほしかったと感じます。 　ビデオカードに関してはATi以外はうまく使用できないかもしれません。手持ちのMATROX Millennium Mシリーズ二種類を試しましたが、どちらも認識されませんでした。ATiは試していませんが、公式でクロスファイヤ対応を謳っているので大丈夫でしょう。 　心配だったのはレギュレータ上のヒートシンクがぐらつくこと。LEETと書かれている部分です。 　付属ソフトのユーティリティという名目のごみは全部無視でよいかと思います。 　ここまでで悪い点ばかり書きましたがOC耐性はかなりの物です。リテールクーラのPentiumG 3258（3.2GHz）を4.4GHzで常用できています。Superπは12秒から9秒に向上しました。設定は以下の通りです。 >>CPU OverClocking Configuration CPU Ratio [44] Package Current Lock [Disabled] Enhanced Intel SpeedStep Technology [Enabled] Turbo Mode [Enabled] Internal PLL Overvoltage [Enabled] Boot Performance Mode [Max Non-Turbo Perfor...] Package TDP Lock Enable [Disabled] Power Limit 1 Time(Second) [8] Power Limit 2 Switch [Enabled] Disable Overclock Lock [Enabled] Host Clock Override(1/100 MHz) [100.00] PEG/DMI Ratio [1.00] LCPLL or SBPLL select [LCPLL] Graphics Core Ratio Limit [25] >>Over Voltage Configuration PCH Core Voltage 1.056 V [Auto] DIMM Voltage 1.512 V [Auto] Processor Input Voltage [1.450 V] Vdroop [Enabled] CPU Adaptive Voltage Target(mV) [230] CPU Voltage Mode [Adaptive] CPU Voltage Offset(mV) [210] Offset Prefix [+] RING Ratio [34] RING Adaptive Voltage Target(mV) [0] RING Voltage Mode [Adaptive] RING Voltage Offset(mV) [0] Offset Prefix [+] SVID Control Enable [Enabled] SVID Override Voltage Target(mV) [0] FIVR Faults Enable [Enabled] FIVR Efficiency Enable [Enabled] GT Adaptive Voltage Target(mV) [0] GT Voltage Mode [Adaptive] GT Voltage Offset (mV) [0] Offset Prefix [+] UNCORE Voltage Offset (mV) [115] Offset Prefix [+] IOA Voltage Offset [115] Offset Prefix [+] IDO Voltage Offset (mV) [115] Offset Prefix [+]
