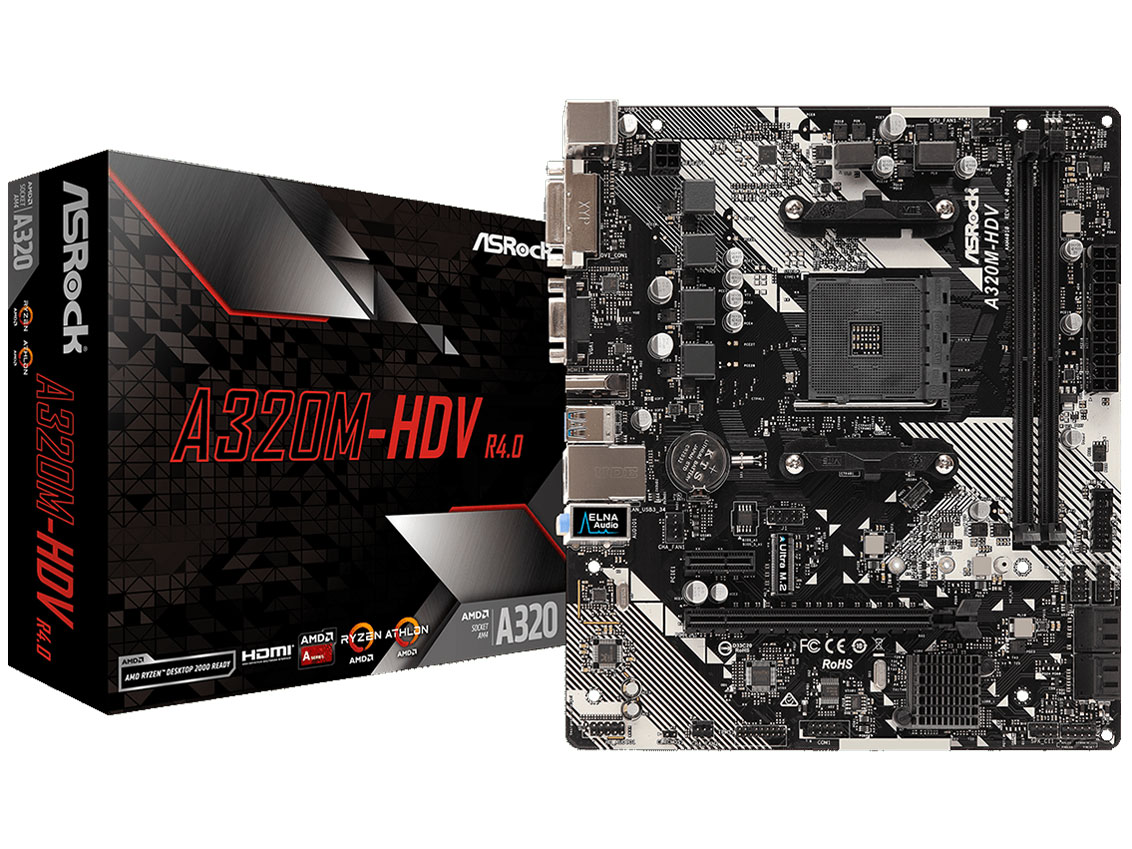

ASRock A320M-HDV R4.0 価格比較

BIOSをL8.01にアップしました。 BIOSバージョン7.00より以前の人は、一度7.00を入れた後でL8.01を入れる必要があります。ご注意ください。 ▼＿＿＿このマザーで突然電源が落ちる問題＿＿＿▼ 新しいBIOSバージョンL8.01では、ファン冷却設定がしづらくなっていました。 急ごしらえなのか、適当に作ったのかは分からないですが （ファン動作の基準温度を細かく設定出来なくなりました） ・動作基準温度は50/60/70/80で固定 ・PWMファンスピードは変えられる ちょっと設定しづらい そして、ファン動作をマザーボードの温度センサー読みにすると、 CPUの冷却が始まる前に、CPUの過熱で突然電源が落ちます。 （すぐに再起動できなくなるCPUセーフモードになる） いろいろな温度チェックソフトを試しました ・CoreTemp ・HWMonitor ・HWiNFO64（センサーモード） （ソフトごとに、マザーとCPUから取得できる情報や項目が異なります） 突然落ちる原因は、 ・CPUに負荷をかける →30秒ぐらいでコア温度が一気に80度近くまで上がる →マザボのセンサーは50度ぐらいを示す →ケースとCPUクーラーのファンが全開にならない →冷却されないので90度超え →突然のシャットダウン(CPU過熱保護機能作動) 激安製品なので、センサー周りの設計が雑…。 BIOSでファン動作設定を「CPUから温度取得」に変えて、ファンがすぐ高回転になる設定にしたら落ちないようになりました。 ただ、このマザーボードにはファン端子が2個しかない。 ThermaltakeH17のような窒息ケースだと、 ファンハブを買って、ファンを増やさないと冷却できず…。 冷却排熱できないと、GPUとCPUの温度を、 マザーボードのセンサーが取得できないので、 過熱保護が働いて突然落ちる…。 BIOS設定とOSの電力プランの見直し、 そしてケースの大改造が必要です。 冷却と排熱と設定がいい感じだと、 落ちなくなりました。 激安マザーに金を描けたら本末転倒なことになるので、 このマザーは最初から選ばないほうが良いです。 （一応Zen3は動きました。ということで…） ▼＿＿＿VRMヒートシンクについて＿＿＿▼ この激安マザーはVRMヒートシンクが無い分、 CPUを本領発揮しづらいです。 VRMが熱くなりすぎると、CPUへの電力供給が少し減り、 サーマルスロットリングまでは行かないですが、 CPUをブーストさせて使うことができないです。 （電力プランなどでパワーを抑えないと、熱で落ちる） VRMに後付けヒートシンク(9x9x12mm)を付けようとしたけど、 VRMチップが小さすぎ＆チョークコイルが密集しすぎて取付不可。 （6x6mmぐらいの極小ヒートシンクなら付くかも） 四角い金属製のパーツはチョークコイルです。 これも熱くなるけど、冷やすべきはその横。 「小さなICチップがVRM」です。 基板設計がズルいというか ヒートシンク付けられないような部品配置の設計になっていて 改造が難しい (他社の激安マザーは、ヒートシンク加工しやすい設計なのに) ▼＿＿＿メモリーに関して＿＿＿▼ BISOバージョン2.30の時は、DDR4-2133とDDR4-2666の混載でも、 BIOSの速度を選ぶだけで、両方をDDR4-3200として動作できていました。 （ランクも速度もバラバラなのに、3200で安定してたのが逆にすごい） バージョン7.00以降＆Ryzen5000シリーズでは、メモリー周りが少しシビアに。 以前のように混載を3200にすると起動しません。 両方2133まで落とすも、2枚ともJEDEC情報のCLが微妙に違うせいで不安定に。 このマザーを持っている人、中古などで手に入れた人は、 メモリーは2枚セットのを新しく用意したほうが良いです。 （1枚買って、後で1枚追加は、不具合が出やすいです） ▼＿＿＿Win11対応について＿＿＿▼ BIOSバージョンL8.01になって、 ・Amazonで追加部品を買わなくてもTPM2.0に標準対応した ・UEFI BIOSになったのでWindows11でも使える 　（Ryzen2000/3000/5000シリーズを載せている場合に限る） Windows11を入れる場合は、クリーンインストールしたほうがよさそうです。 Win10使いの場合、再インストールして起動ディスク(NVMe SSD)をGPTディスクにしないと、BIOSのセキュア設定が変更できないので、Win11にそのままアップデートできないのがちょっと面倒。 いつかこの中古マザーを手にする方などへ なにかの参考になれば幸いです。 ▼＿＿＿おわり＿＿＿▼ 当時、知り合いにRyzen5-1400とDDR4 8GBメモリーをもらったため、 2019年5月ごろにコスト最重視でこのマザーを購入。 合計5万円以下でサブPCとして組みました。 このマザーは本当に必要機能最小限です。 TDP65WのAM4 CPUまでにしたほうがいいです。 ▼気になった点 ・ケースファンが2個しか繋げない 　（ファンハブ使ってファンを増やさないと、冷却が追い付かない） ・PCIe x16スロットとM.2はBIOSでGen3に制限されている ・VRMにヒートシンクが無い 　（ソフト読みで温度がいつも100度超え） ・6フェーズとあるけど実際は「4+2フェーズ」 　（CPU 4フェーズ + SoC 2フェーズ） ・S/PDIF光端子用の増設ピンヘッダなし ・使われている固体コンデンサはAPAQ製AP-CONシリーズ ・USB端子は、USB2.0と3.1Gen1のみ 　（電力がちょっと増えたUSB3.0だけ） ・USB3.2 Gen1/Gen2/Gen2x2は無いので、10/20Gbps転送非対応 ▼よかった点 ・とにかく安い ・無駄な追加機能がないので起動早い(BIOSポストめっちゃ早い) ・PCIe x1スロットがCPU側に1個だけあるおかげで、 　拡張カードを追加してもグラボの排熱を邪魔しない ・M.2スロットもCPU側にあるので冷却しやすい ・24時間365日起動しっぱなしで使っているけど安定 ・オーディオのホワイトノイズ少ない ・シリアルポート(RS-232C バックパネル)増設用のピンヘッダがある ・CPUオーバークロック項目はほとんど無いけど、 　メモリーOCに関しては上位マザー並みにかなり細かく設定できる

RYZEN５　３５００　を使ってゲーミングＰＣを組上げました。 結論からいうとＡＭ４対応マザーボードではコスパ最強だと思います。 M.2端子も標準であるし、機能性も十分です。 ただ不満なのは、メモリスロットが２つしかないこと。 起動までの時間が結構かかることの２つです。 ただし、値段を考えれば十分納得できます。 なるべく安くでRYZENマシンを組むには最適の１枚だと思います。 次はRYZEN５０００番台CPUで組んでみたいです。

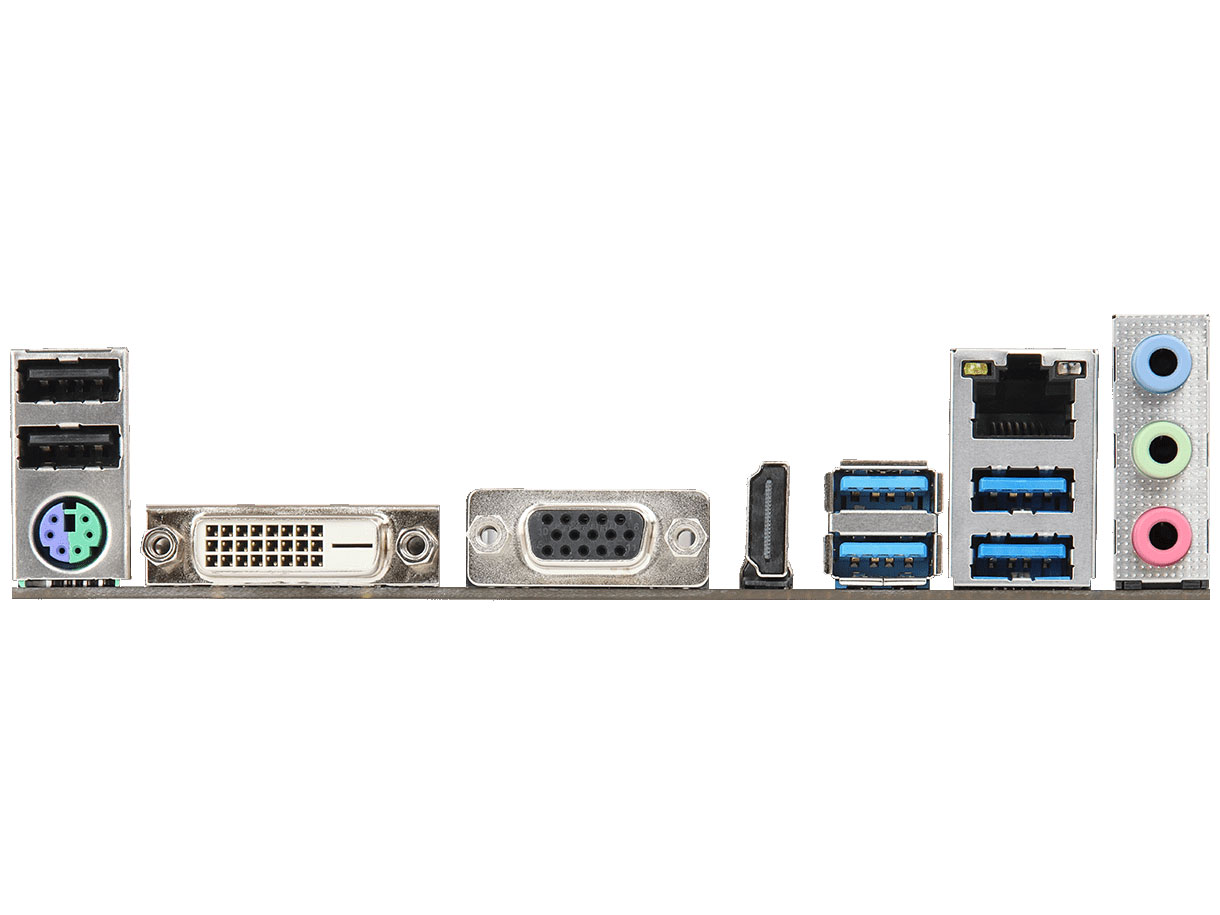

使った最初の印象は、価格が安いのでまあまあかなと思った。 所が、SATAコネクターが４個しかないのでいきなり全部使ってしまい、バックアップ用のHDDをどうするかということになってしまった。 さらに最近になって突然モニターに何も映らないということが起きてしまった。まだ、購入してから半年ほどでしかないのに。 パソコン自体はSSDのランプも点灯しているし、ファンも回っているので起動しているのだが、モニターには何も映らないという状態になっている。 DVIとVGAの両方を試してみたが、どちらもダメだった。 勿論、他のパソコンをモニターにつないでみたが、問題なく映像が表示されることからモニターの故障ではないことが確認された。 箱には２年保証ということが書かれているので、メーカーのホームページに行ってどういう状態で使っているのかという面倒な情報を全て書き込んで、映像信号を出力する回路が壊れたらしくて、モニターに絵が出ないと言うことを書き送ったのだが、３日たっても何も返答もなし。 電話は長時間待たされるから嫌だな、と思いながら電話をしてみたのだが、驚いたことに電話がつながると１秒も経たないうちに何のメッセージも出ないままに一方的に電話が切られてしまう。 何度も何度も電話をしてみたが、その度につながった直後に切られてしまう。 10回ほどもやったが、全く同じなので電話代の無駄だと思い電話はあきらめた。 要するに、２年保証とは言うが、現実には何もしてはくれないというか何もメーカーにアクセスできないという状態なのだ。 購入したのが、アマゾンだったのでアマゾンに連絡すると、メーカーに連絡してもらいたいの一点張り。 まさに、なすすべが無い。 結局の所、安物買いの銭失いの典型となってしまった。 それにしても、ASROKのサポートというのは、これほどまでに機能していないとは予想もしていなかった。全くもって、がっかりだ。
