下で話題になった *PCIE6が占有されており、Thunderboltサポートが有効になっている場合、M.2_2上のPCIeタイプM.2 SSDは無効になります。 の件ですが今更気付いたのでもう解決済みになっていますので新規で記載します。 結論からPCIE6にUSB増設カードが差さった状態だとM.2_2のNVMeはBIOSでは認識されず Windows10起動後は認識されました。 Thunderboltも使用できます。 PCIE6が未使用の場合はBIOSで認識できます。 レビューから構成がかなり変わりまして 2700X、RX550、M.2_1でWDBlack、M.2_2でADATASX8000なのでGEN3での確認ですが x4レーンで動作しているようです。 BIOSは今の最新3.00です。 ちなみに私が購入した時にはこのような記述はなかったような気がします・・・ OSによっては使えないのかな？

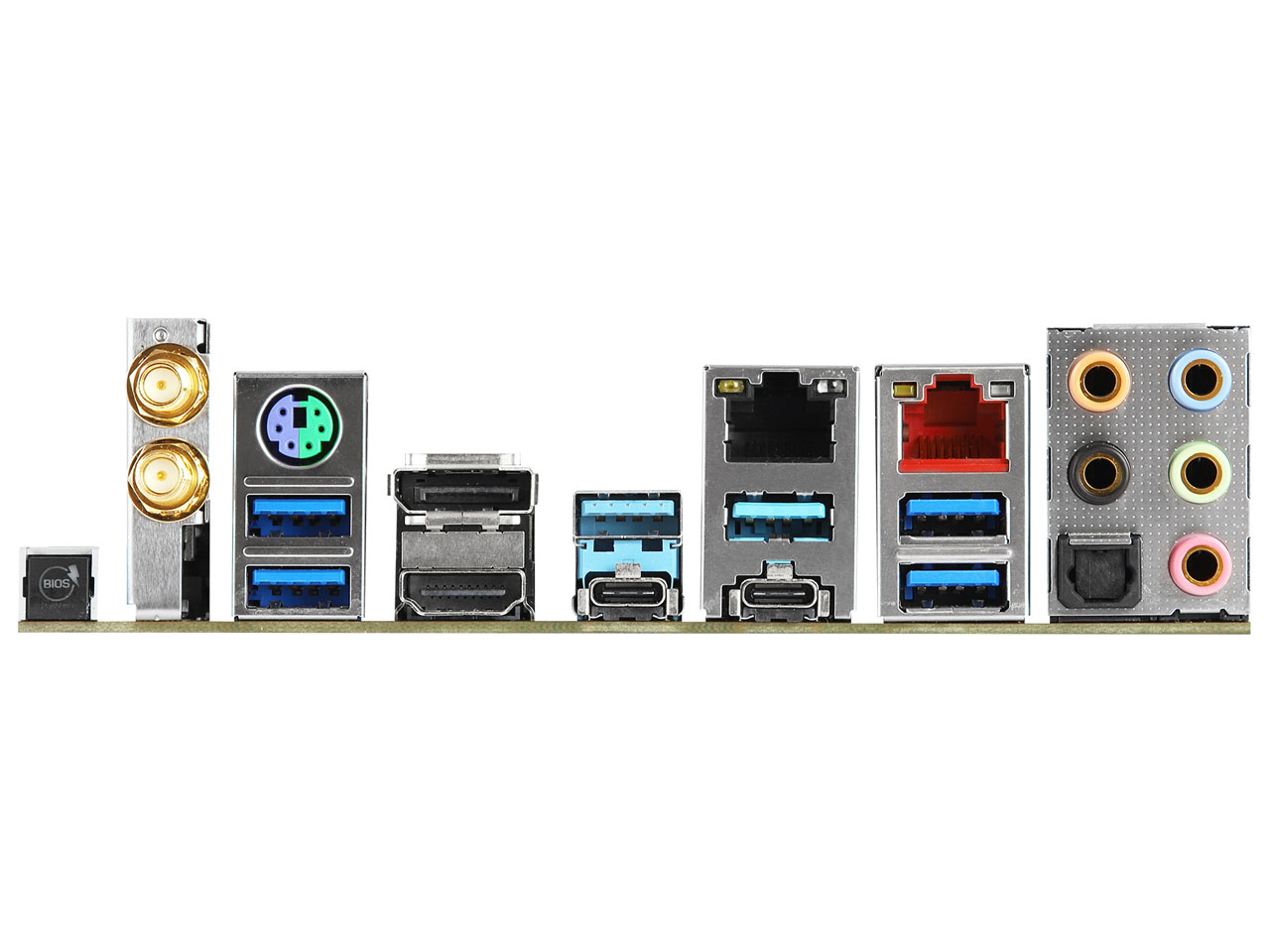

いつもお世話になっております。 私の理解不足で、よく仕様がわからないので、もしわかる方がいらっしゃいましたらご教示頂きたいです。 （このマザーボードの購入を検討している段階でして、まだ実物を持っていないので自分で確認ができず。。。） 当マザーボードの公式HPのスペック表を見ると、M.2_2スロットは、 「*PCIE6が占有されており、Thunderboltサポートが有効になっている場合、M.2_2上のPCIeタイプM.2 SSDは無効になります。」 との記載があります。 以下のような使い方をした場合、M.2_2にGen4 x4接続のNVMe型SSDは差しても認識しないのでしょうか？ ※M.2_1とM.2_2それぞれにGen4 x4接続のNVMe型SSDを差し、RAID0で運用したいと思っています。 ・PCIE1スロットに、グラフィックボードを接続 ・リアパネル I/OにあるDisplayPort in端子１に、グラフィックボードのDP端子から出力させたDisplayport端子を接続 ・内部にある DisplayPort in端子２に、 グラフィックボードのDP端子から出力させたDisplayport端子を接続 ・リアパネルI/OにあるThunderbolt3_1端子から、type-cケーブルを使って映像出力をさせる ・リアパネルI/OにあるThunderbolt3_2端子から、type-cケーブルを使って映像出力をさせる ・CPUはRyzen9 3900Xを使用 ・他のPCIEスロット（2〜6）には何も拡張カードを差さない。 （type-c端子接続のディスプレイ（ThinkVision M14）が２台あり、それに接続したいため、こういうトリッキーな接続方法をする必要があります） 代理店（ASK）に質問をしてみたところ、以下のような回答が返ってきたのですが、私の知識不足でイマイチ理解ができなかったので、ご教示頂きたく思います。 **************** 本製品のM.2_2スロットですが、PCIE6スロットとの排他利用となりますが PCIE6スロット(Thunderbolt3サポート)を使用していない場合にはM.2_2にてNVMe・SATA信号の両方で認識・動作が可能となっております。 **************** お手数おかけ致しますが、どうぞよろしくお願い致します。

X570 Creator で下記設定をしてもWOLがうまく起動しません。 設定ミスや漏れがあるようでしたら、ご指摘いただけますでしょうか。 ■BIOS Advanced > ACPI Configuration > PCIE Devices Power On → Enable ■ネットワークアダプター Intel(R) I211 Gigabit Network Connection > プロパティ > 詳細設定 → 変更なし Intel(R) I211 Gigabit Network Connection > プロパティ > 電源管理 ・Wake on Magic Packet 　→ チェック入れる ・Wake on Pattern Match 　→ チェック入れる ・電源オフからの Wake on Magic Packet 　→ チェック入れる ・Wake on Link 設定 　→ チェック入れる Aquantia AQtion 10Gbit Network Adapter > プロパティ > 詳細設定 ・Wake on Link 　→ Foeced ・Wake on Magic Packet 　→ Enabled ・Wake on Pattern Match 　→ Enabled ・Wake on Ping 　→ Enabled Aquantia AQtion 10Gbit Network Adapter > プロパティ > 電源の管理 ・このデバイスで、コンピューターのスタンバイ状態を解除できるようにする 　→ チェック入れる ・Magic Packet でのみ、コンピューターのスタンバイ状態を解除できるようにする 　→ チェック入れる ■Windows設定 コントロールパネル > 電源オプション > 電源ボタンの操作を選択する > 高速スタートアップを有効にする → チェック外す ■LANケーブル 10G LAN RJ-45 ポート に接続 ■WOLコマンド 同ネットワークよりラズパイから「wakeonlan -i 192.168.x.255 -p 9 [MAC アドレス]」
