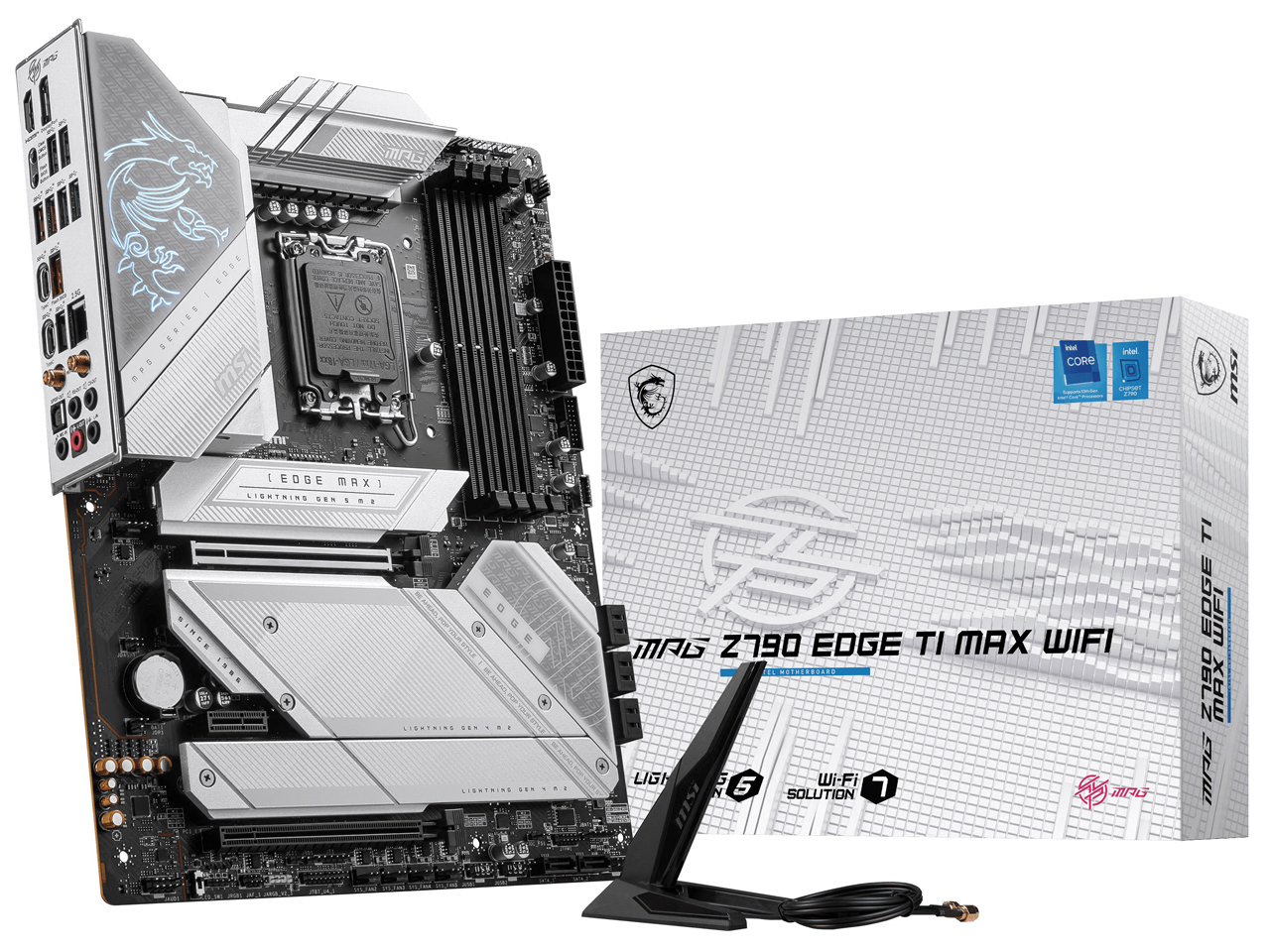

MSI MPG Z790 EDGE TI MAX WIFI 価格比較

MBのマニュアルには掲載されていない排他仕様について MBを上から見た時の図 M.2_1 PCI_E1 M.2_2 M.2_5 ← ここが排他される PCI_E2 ここと M.2_3　M.2_4 PCI_E3 ここを同時に利用するとM.2_5が排他されます。 PCIE_E2とPCIE_E3を同時に利用するとM.2_5が排他されます。 上記 2025/01/31 追記 結論から申し上げますとこのMBはBIOS設定のPCIE分岐機能を設定することで最大で x16x1x0 or x8x1x8の2択を選ぶことができます。 私はx8x8x4の構成を考えていてこれだとx4が1つ足りないですがM.2スロットをPCIEx4変換アダプタを利用することで実現できました！ 最近のMBはM.2 NVMeにレーン数をなるべく割り振りたい思惑がありPCIEレーン数を重視するユーザーからしたらマイナスでしかないです。 現在のMB市場ではx16x4 x8x4等の構成のものが多く、M.2 MVMeにレーン数を奪われてます。 それだったら、M.2 NVMeスロットを流用できればいいわけでM.2からPCIE x4に変換するアダプタがあることに 気づいて試してみたら全く問題なく動作するのでこの手段でも良いと思いました。 x16x1x4 or x8x1x8を設定するとCPU直結レーンのM.2スロットが排他になり無効になることに注意して下さい。 *PCI_E1 slot will be Gen5x8 when installing M.2 SSD in the M2_1 slot. 残りのチップセットレーンのM.2スロットは4つありますが、グラボを挿すとグラボの直下にくるM.2スロットに x4変換アダプタをスペース的に取り付けることはできないので実質3か所をx4変換アダプタを取り付けることができます。 仕様上は x16x1x0 + x4x4x4 x8x1x8 + x4x4x4 チップセットレーンのM.2スロット3にSATA規格のM.2を取り付けるとSATA1-2ポートが無効になります。 * SATA_1 & SATA_2will be unavailable when installing M.2 SATA SSD in the M2_3 slot. 現在は、x8x1x8 + x4でこのMBを運用してますが問題なく動いているのでひとまずよかったと思ってます。 参考になれば幸いです。 ではでは。

組んだスペックは Intel Core i5 14600KF MPG Z790 EDGE TI MAX WIFI KLEVV 16GBx2EA 5600Mhz Hynix A die GALAXY RTX4080 SUPER CPS RZ820 1. 選んだ理由 最近、何年かずっとMSIマザーボードしか使ってなくて、BIOSも慣れてるのが一つ 今回はRYZENからの乗り換えです。世間は9800X3Dに大騒ぎですが、 自分は4K 60FPSゲームユーザーなので、あまりX3D CPUには魅力が感じませんでした。 そこでRYZENにちょっと飽きたのと、マルチ性能が欲しくてIntelに戻したかったです。 インテルのi7,9は不具合割合が高いので、ほとんど不良のないi5にしようとしました。 i5使うのに今更、z790はどう考えても贅沢だったので、 元々はMATXのb760m EDGEにするつもりでしたが、 1)CPUクーラーが大型空冷なので、グラボに干渉する。 2)rtx4080みたいに分厚いグラボの取り付けすると下の端子活用が難しくなる。 3)WIFI7がそろそろ使いたい。 4)発売当時めっちゃくちゃ高い値段設定の恰好いいボードでしたが、中々手が出ず。 　安くなった今こそ、手に入れたかった。 の理由が選んだ理由となります。 また、グラボもrtx50シリーズもPCIE5.0で発売されるようなので、それにも備えたい。 しかし、CPU直のM2ポートにPCIE5.0NVMEを使うとグラボのレインが PCIE5.0X8になるようなので気を付けた方がいいですね。 まだ、取り組みしたばかりで、設定を色々試しているところで、まだ何とも言えませんが 取り組みする時にARGBヘダーとFANのヘダーが一緒になっていてすごく便利だと思いました。 CPU大型空冷クーラーに隠れて全然見えなくなりましたが、 満足感は非常に高いです。 B７６０EDGEより１万円ぐらい高く買いましたが、それぐらいの価値は十分あると思います。

各種パーツをそのままに、マザーだけROG STRIX B660G GAMING WIFIからこちらに移行しました 【安定性】 【互換性】 横着してOSも再インストールせずそのまま（ASUS系ツールなどは交換前に削除）でしたが、動いてます。無線LANチップの違い（B660Gはinte、これはQualcomm）で初回ログイン時にハマりかけましたがサブノートPCとインターネット共有することで解決しました。ちゃんとOS再インストールすれば大丈夫だと思う BIOS提供はASUSのが迅速かなぁ（0x12bの提供が半月くらい差があった） 【拡張性】 M.2スロットもUSBポートも十分な数 PCIeスロットも3つ ファンコネクタもたくさんあって助かる CPU直結のM.2スロットを使うとグラボのレーン数が減るのは、ほぼ影響がないとわかっていてもちょっと残念 【機能性】 VRM＆M.2ヒートシンクもしっかりしていて安心感がある Wi-Fiアンテナも大きめでB660Gより感度が上がりました 光るドラゴンは…思っていたより気になりません 些細なことですがメモリスロットが両ラッチで少しテンション上がりました 【設定項目】 十分すぎる。 UEFI(BIOS)セットアップメニューがBluetoothマウスで操作できないのが不便かなぁ。B660Gでは出来ていたので余計に感じますね 【付属ソフト】 ほぼ使いませんがドライバ＆ユーティリティの入ったUSBメモリ付き 【総評】 MSIのマザボヒエラルキーでは上位のMPGシリーズがこのお値段なら安いと思う。 黒ベースのPCに組み込んだけど、違和感ないです。
